油田导热油炉设计方案

    方案一：再生气加热炉+蒸汽锅炉（或导热油）：由于再生气加热器用热要求温度较高，不便采用饱和蒸汽加热，故选择再生气加热炉加热；脱乙烷和脱丁烷塔底重沸器的温度比较低，可选择蒸汽或导热油间接供热，供热温度为180℃。

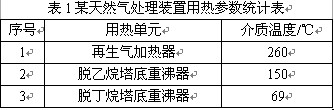

    方案二：采用双温位导热油供热系统：研究时，根据表中的介质温度，把再生气加热称为高温位用户，把脱丁烷和脱乙烷塔底重沸器用热划为同一温位，称为低温位用户。其中高温热媒为再生气加热器供热，供油温度为300℃，回油温度为270℃；低温热媒为脱丁烷塔底重沸器和脱乙烷塔底重沸器供热，供油温度为210℃，回油温度为180℃。

   分析：方案一中采用再生气加热炉加热再生气为直接加热介质的方式，脱乙烷和脱丁烷塔底重沸器不能直接加热，采用间接加热的方式。无论采用蒸汽锅炉供热还是导热油炉供热，都是同一场站内两个热源并存、直接加热和间接加热两种加热方式并存的情况。两个热源的并存，相当于在站内设了多个明火点，这无疑增加了站内的隐患；两种加热方式的并存，增加了同一场站内供热系统管理和操作的复杂性。方案二为单一热源、间接供热、不同热用户的同一供热系统，这符合石油地面工程设计的可靠、环保节能、便于管理、节约投资的原则。因此我们推荐方案二，供热系统采用双温位导热油供热。
